篮球计时记分系统

admin 2020-01-09 3,948 次

篮球计时记分系统

第一部分计时记分系统概述
计时记分系统是一个负责各类体育竞赛技术支持系统前沿（比赛场地）的数据采集和分配的专用系统，它负责各类体育竞赛结果、成绩信息的采集处理、传输分配，即将比赛结果数据通过专用技术接口（界面、协议）分别传送给裁判员、教练员、计算机信息系统、电视转播与评论系统、现场大屏幕显示系统等。
由于体育竞赛的不可重复性，决定了计时记分系统是一个实时性很强、可靠性要求极高的以计算机技术为核心的电子服务系统。因此，计时记分系统自身组成独立的采集、分配、评判、显示发布系统，做到所有信息的实时、准确、快捷、权威。
计时记分设备是各类体育比赛中不可缺少的电子设备，计时记分系统设计是否合理，关系到整个体育比赛系统运行的稳定和可靠，并直接影响到整个体育比赛的顺利进行。
计时记分系统是体育竞赛的重要工程项目，是关系到竞赛成败的关键工程，每一个单项体育竞赛都具有对应的专门计时记分工作系统。这些工作系统各不相同，但都是各单项成绩处理系统的前级数据采集系统，除了提供计算机成绩处理系统竞赛数据以外，还需要在部分项目中连接电视转播等其它工作系统，计时记分需要极高的工作稳定性和可靠性。
我国计时记分系统的实施，最终都须报国家体育总局相关项目管理中心进行最终确认，协调解决具体项目计时记分设备与现场成绩处理系统之间的接口关系和计时记分系统工程实施的技术监理。
第二部分计时记分系统的特点：
统一规划、集中管理
计时记分信息系统的建设是一个规模庞大、功能要求严格、广泛应对各个部门的系统工程。该系统内部的信息交换频繁、数据处理复杂，各分系统也没有统一的技术标准，因此，内部接口繁多并占有相当大的系统开发工作量。必须达到统一规划、集中管理，不使技术力量和资金分散，减少不必要的多口协调和技术重叠，保证系统的高效可靠。
由于体育竞赛是一种具有不可重复性的特殊行业活动，同时，信息工程的质量主要取决于对建设场地所实施工程的特点、内容全面认识了解的深度。因此，在承包工程中应首先选择对体育竞赛、大型运动会有较深刻了解并作过相应工程的公司和单位来实施，才能有效保证投资的效益及系统具有较高适应性和可靠性，才能争取到较高的一次成功率。
管道机房预留
综合性运动会信息系统是以电子技术、计算机技术和通信技术为核心的具有高度自动化、高效的体育竞赛信息服务系统，是大型综合性运动会组织管理工作中的重要组成部分，是承办城市或地区综合实力的具体体现。同时也是复杂的、庞大的系统工程，该系统具有涉及面广、分支多、多项内容交叉、调整修改频繁、建设周期长等特点。
在场馆建设的期间，应预留计时计分机房、广播电视综合区、体育竞赛综合信息管理系统、显示控制机房、游泳池起跳器、比赛场地、仲裁录像系统的管路通道。
第三部分计时记分系统的主要功能：
计时记分系统是根据竞赛规则对比赛过程中产生的成绩信息进行采集、数据处理、监视、量化处理、显示公布的工作过程，由计时、记（评）分、测量、显示、传输等设备组成，系统应满足以下功能：
1)、系统的构成必须满足功能齐全、方案合理、构成严谨的要求。
2)、系统应具有良好的用户界面和系统连接界面，并有备份安全措施。
3)、系统应实时准确地完成竞赛项目的信息采集、处理和传递，保留原始成绩资料。
4)、要求多数竞赛项目上安排使用自动工作系统，减少人工干预。
5)、系统应具有完成各种竞赛项目的现场比赛结果或成绩信息的显示功能。
6)、系统应具有与场馆显示屏、现场成绩处理、电视转播的标准接口能力。
7)、系统应具有对各类比赛现场环境条件的适应能力，并为其它系统提供计时记分系统分配传输的成绩信息能力
每一个运动项目都对应着一个专门的计时记分系统，并各自有着不同的工作内容和技术方式，计时记分系统是由多种技术设备并采用专门线路按运动项目特点组织起来的，为使计时记分系统运行良好，必须首选保证每个工作系统基本功能的完整。计时记分系统是体育竞赛、大型运动会成绩的最终来源，从使用的角度来看，是一点对多点，对于不同系统的信息，需要开发不同的适配接口，并完成与现场成绩处理子系统的对接。
第四部分 计时记分系统建设的原则:
计时记分是体育竞赛活动中不可缺少的重要组成部分,是对比赛过程进行时间的测定或累计，记分是对参赛者的运动行为及其环境进行测定、示警和得分累计记录，最终完成控制竞赛过程，提供量化的成绩评判比较依据，将结果在配属的显示器是实时显示。同时向相关系统提供的需要的竞赛信息。
计时记分系统的建设原则：
1)、计时记分设备由各单项竞委会根据比赛要求配制，并必须保证各单项计时记分系统的功能完整性和符合最新竞赛规则要求。
2)、评分设备必须采用国家体育权威检测机构或组织认定的设备。
3)、为节省投资，考虑到赛后设备的沿用性和使用率，显示设备尽量采用点阵显示方式，同时考虑配置相应的多种显示软件。
4)、现场计时记分设备必须具备计算机通信的数据接口，以满足数据信息的自动、高速处理与比赛结果的公布。
5)、系统设备安装、调试、运行将以设备供应商和经过专业培训并参加过多次大型体育活动的有较丰富实际经验的人员为主。
每个计时记分系统均是针对每个相应的运动项目而设置配备的，也是要符合国际、国内各单项体育组织的要求，保证各类体育竞赛的圆满成功。

第五部分计时记分系统的组成与分类：
各单项比赛现场的计时记分系统均根据各项目规则的技术要求而设立，因项目不同而异。同时竞赛期间在现场计时记分系统均服从赛会单项竞赛委员会的指挥调度，而不可有随意性行动。

第六部分计时记分系统：
6.1篮球计时记分系统:

(1) 由数据采集、数据传输和数据显示三部分组成。

(2) 数据采集的检测设备所采集的比赛环境数据、比赛成绩数据，客观、准确

(3) 数据采集用各种检测设备具备良好的性能，室外用设备（若有）具备防尘和防水功能，应能适应比赛环境的变化，设备具备符合国际工业标准的联网接口。

(4) 计时记分系统采用国际标准的通信协议进行现场检测数据的传输，方便现场成绩处理系统的数据处理和成绩发布。

(5) 数据显示指比赛期间，用来显示各种比赛信息的显示屏，比赛信息显示屏的数据、面积显示的内容满足相关比赛竞赛规则的要求。

(6) 联网型比赛信息显示屏能和计时记分系统的数据采集设备和现场成绩处理系统连接，接收、显示数据。

(7) 独立型比赛信息显示屏可具备能长时间工作的电源，并具备充电功能；设备应具备远程控制操作功能和联网通信接口。

(8) 比赛信息显示屏在场地中的放置，通过国家权威检测部门或组织的检验.

(9) 计时记分系统和现场成绩处理系统能满足与场馆屏幕显示及控制系统、电视转播系统的连通要求。

(10) 对举办综合性运动会的比赛场馆，现场成绩处理系统能及时把各种比赛信息传送到综合性运动会竞赛信息系统。

6.2计时记分系统标准华体育馆配置清单:

品名	单位	数量	备注
计时记分设备	套	1
计时器	个	1
24秒控制器	个	1
四面24秒计时牌	套	2	三选一
三面24秒计时牌	套	2
单面24秒计时牌	套	2
比赛软件	套	1	篮球
4*0.5电缆	根	2
进攻指示器	台	1
犯规显示器	套	1
讯响器	台	1
24秒计时灯带	套	2
24秒安装支架	根	2	1.2米
音频线样线	根	1	1.5米
通讯线样线	根	1	5米
安装调试培训费用	无	无

6.3计时记分系统各部分基本功能:

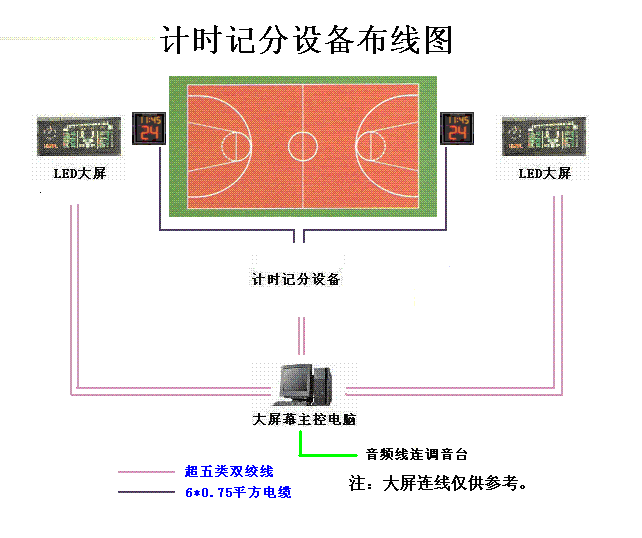

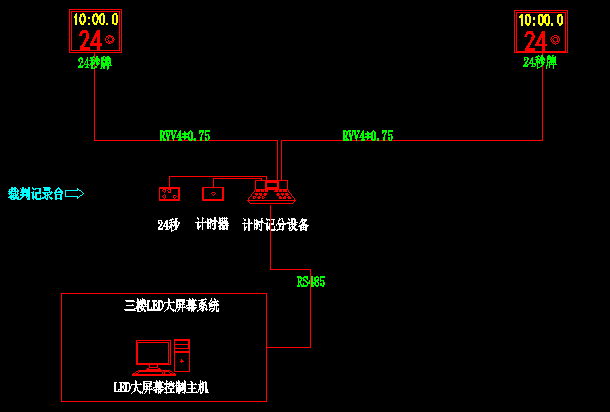

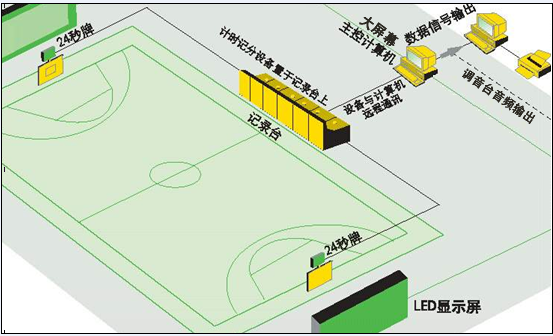

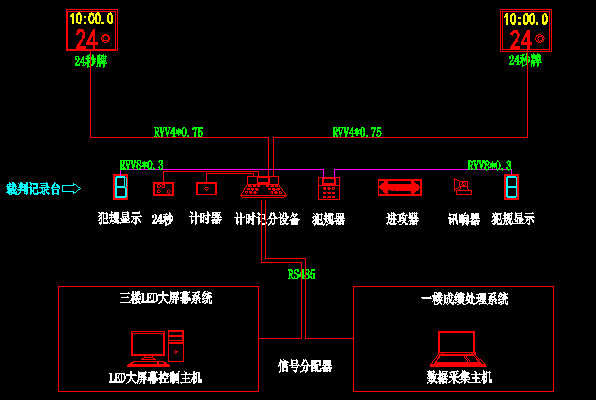

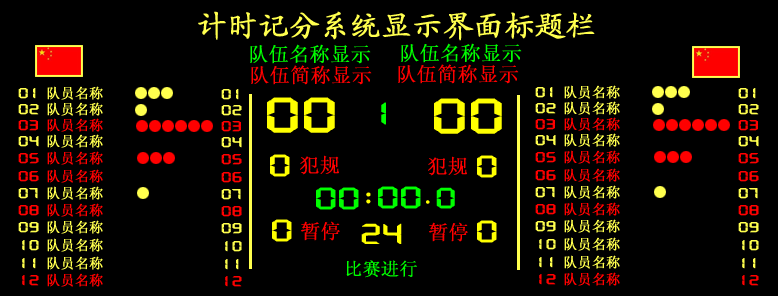

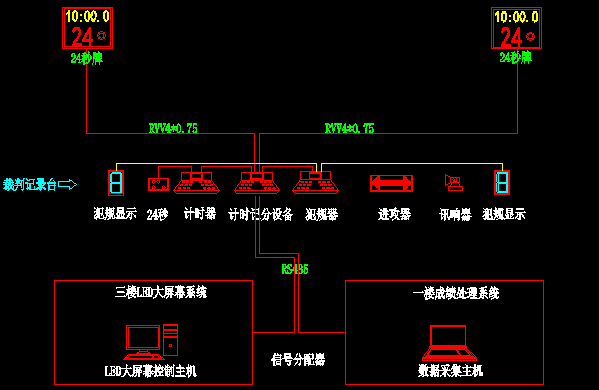

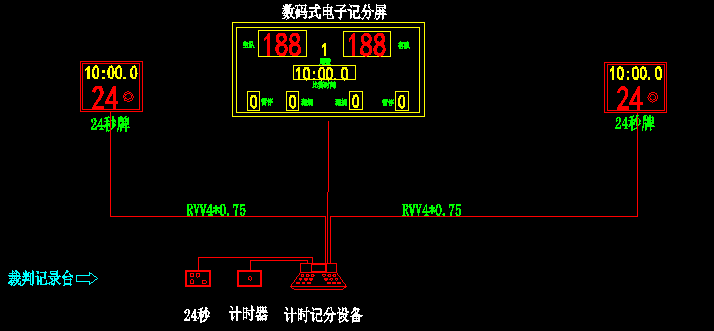

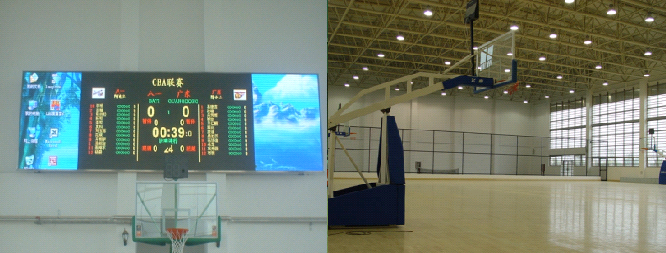

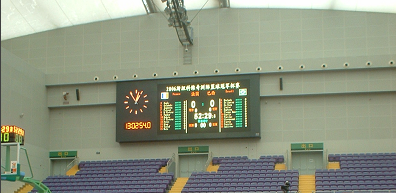

显示设备:显示设备一般由场馆方提供,多为LED大屏幕显示方案.根据场馆大屏幕的长宽比例和大小,计时记分系统会量身定制显示方案.要求LED显示屏为同步显示屏且高度至少满足250点.计时记分系统是根据大屏幕的控制电脑进行对接,大屏幕系统应至少保证有一个串口做预留.

计时记分设备:计时记分系统支持多种对抗类比赛项目.如篮球,足球,排球,乒乓球,羽毛球,手球,冰球,曲棍球,水球,台球,门球,柔道,跆拳道,摔跤,拳击，橄榄球等项目.真正将计时和记分融为一体且满足专业比赛多名裁判同时操作的要求.能将比赛中的实时数据如全队得分,犯规 , 暂停 , 时间 , 24秒 , 个人的得分 , 犯规 , 比赛进行 , 比赛暂停等信号全方位的实时传输.并为比赛成绩处理系统,比赛信息查询系统,赛事综合管理系统,比赛中央监控系统和电视转播系统提供实时的比赛数据,满足场馆智能化需求.

计时记分设备

计时器:计时记分系统的关键部件计时器用于记录比赛时长.高精度的石英计时保证比赛时间更加准确.内置于计时记分设备箱体中,使用更安全.配有专用的外接控制手柄,既满足专业比赛要求又保证在使用中更方便.高速反应的进口按键使连续两次按动的间隔仅为0.1秒.

24秒控制器:用于控制比赛中24秒的计时.走,停,复位,及黑屏功能.完全满足现有的CBA,NBA,FIBA等比赛规则.支持最新14秒规则。

24秒牌: 24秒牌通过专用支架安装在篮板后面的篮臂上.比赛时间,24秒同时显示.比赛时间有五位,四位可选,比赛时间能在99:59:9--00:00:0之间任意设置.24秒可在99-00之间任意设置,在比赛时间不足24秒时有黑屏功能.选择用4位比赛时间的24秒牌时当每节比赛最后一分钟时秒位和1/10自动进一位,可显示1/10.可满足NBA,CBA和国际篮联比赛规则.24秒牌有单面,双面,三面,四面可选.

单面(4位时间)
