游泳计时记分系统

一、系统概述:

游泳电动计时系统它能满足游泳，蹼泳的比赛要求，可用于比赛的游泳计时，也能作为监视记录设备用于日常训练。该系统能完成注册运动员信息、编排比赛日程、比赛计时、LED大屏幕显示比赛成绩、比赛成绩发布及打印等游泳比赛功能。

二、系统组成：

本系统分为成绩显示屏、计时记分设备系统和成绩处理系统软件三部分：

1．成绩显示屏和显示屏控制软件：

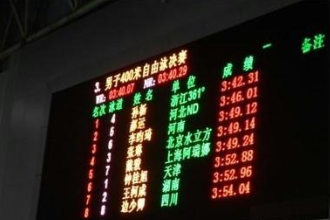

现场成绩显示屏通常为室内、外LED同步显示系统。显示屏可以是单色、双基色和全彩LED显示屏。显示方案通常为两种：

方案一：抓图显示。通常显示屏是抓图形式显示的，即LED控制系统软件抓电脑显示界面的一部分或全部投送到LED大屏幕上。我们提供的显示屏控制软件的显示区域会覆盖到电脑显示屏上，这样就实现了显示屏控制软件的大屏幕投送。

实现路径图

     方案二：视频信号显示：更多的国外用户或专业场馆的LED大屏幕显示系统会配视频控制设备。增加一台电脑，将我们的显示屏控制软件安装在上面，利用电脑分屏的方式将软件信号变成HDMI高清视频信号输出给视频控制设备，即显示屏控制软件的大屏幕投送。

实现路径图

2.游泳计时记分系统：

2.1功能：

游泳电动计时系统是根据国际泳联关于游泳竞赛的规定（FINA标准）而设计的一套游泳终点计时系统，由于目前国内尚无此专用设备的国家标准或行业标准，本系统各组成部份的设计依据为国际游泳联合会和中国游泳协会游泳竞赛通用规则。

游泳电子计时记分系统适用于长50米或25米，泳道宽2.5米的游泳池。能完成50米、100米、200米、400米、800米、1500米项目的单项或接力比赛的计时工作。

本系统可双机并行工作，为比赛计时提供一个热备份成绩，能自动记录成绩和判别名次。计时分辨率达到千分之一秒，双机误差不超过千分之一秒。

比赛过程中每一次运动员碰板后打印机能同步打印出成绩及这名运动员在本趟次的名次。如果需要也可在比赛结束后重打印分段及终点成绩。

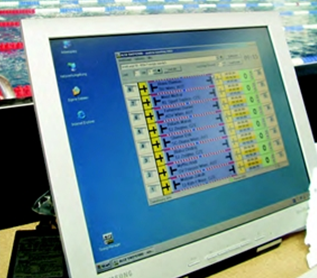

在主机的监视器上显示游泳池和计时器的模拟图像，通过监视器可以观察到游泳计时记分设备的工作状态。在比赛过程中可以同步显示各泳道运动员的成绩。

有校正和处理犯规的功能。

比赛过程中，能实时将比赛计时钟及各泳道运动员成绩传送至显示牌，有效成绩显示到百分之一秒。

具备抢跳检测功能，即可以检测运动员的出发反应时间.

两套发令系统可在两个不同点发令，两种形式的发令（枪声或手动电笛）通过扩音系统将发令枪声传送至每一出发台。 主机由不间断电源（UPS）供电，若遇停电，系统仍可工作半小时左右。

主要功能归纳为：

2.1.1  双机备份，显示数据输出可进行人工切换，互不干扰。

2.1.2  在监示器上模拟显示触板、出发台及盲表工作状态，可同时显示八个泳道运动员的成绩名次，趟次等数据。

2.1.3  提供成绩查找功能，提供盲表成绩。

2.1.4  输出LED显示屏所需数据。

2.1.5  可同步打印各分段成绩和终点成绩。

2.1.6  具有抢跳检测功能。

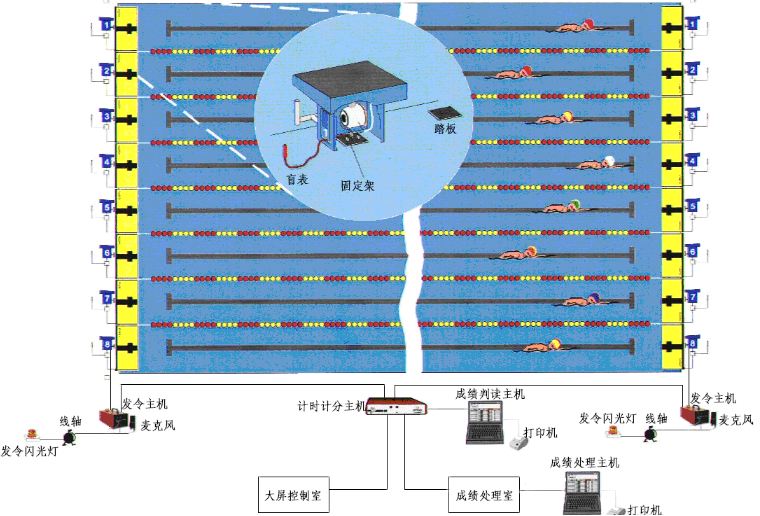

系统架构图

2．2主要技术参数：

2.2.1 计时记分主机：计时记分系统的核心设备，连接两套声光发令装置及出发端、转身端的终端信号采集单元，将各个终端信号采集单元送过来的每道的时间处理成比赛成绩并发送给成绩处理软件。全工业设计，支持7*24小时全天候工作。配有阳光可视液晶屏，支持室内、室外比赛，并具有终端状态显示功能，能显示终端计时单元的工作状态及数据传输状态等。该设备采用高精度工业计时芯片，具有计时精度高、系统稳定的特点。全防水航空插头设计保证设备连接可靠。32V的低电压供电，保证系统在潮湿的环境下工作人员及运动员的安全。设备配有键盘操作，全进口按键，手感舒适，响应灵活人机互动良好。

参数：

计时范围：0:00:00-23:59:59.999

计时时钟：TCXO 10.000MHZ恒温晶振

工作电压：AC：110V-240V或CD：7-36V

接口类型：航空播头

接口数量：RS485*3/RS232*3/TTL/INPUT*2

显示类型：LCD液晶 阳光可视

显示屏数量：2块

按键类型：进口航空开关

外型尺寸：320MM*280MM*12MM

重量：2.5KG

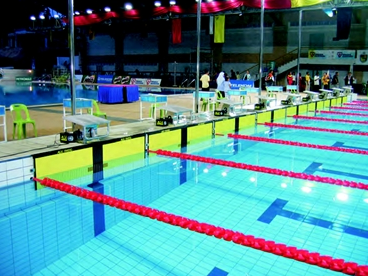

2.2.2 触板：为专业比赛定制的游泳触板是游泳比赛中的主要部件。该设备符合国际泳联关于触板的所有要求。进口粘胶工艺，保证了设备的良好品质，并通过了22天浸水测试。

参数：

结构材质：304不锈钢

响应时间：<1/1000秒

面板材质：PVC面板

触发力度：2.5-3KG

传感器数量：16只

极限压力：300KG

尺寸：2400MM*900MM*10MM

重量：35KG

2.2.3 接力出发判断器.：出发反应时间及接力比赛犯规测量的的设备。内置压力传感器，灵活捕捉细小的压力变化，并能实时的信号输出，让犯规无处可逃。纯工业的传感器件，稳定性更好。

参数：

结构材质：304不锈钢

响应时间：<1/1000秒

传感器数量：8只

极限压力：300KG

尺寸：500MM*500MM*20MM

重量：12KG

2.2.4 发令系统：

参数：

计时时钟：TCXO 10.000MHZ恒温晶振

外接闪光灯：本地闪光灯*1/外接闪光灯*2

外接喇叭：60分贝*20

输出延迟：<1/1000秒

信号类型：开关信号

接口数量：喇叭*20/泳道终端*20/麦克风*1/电源*1

尺寸：320MM*210MM*200MM

重量：4KG

2.2.5泳道终端单元：游泳计时记分系统每个泳道的两端必须带有终端计时单元，此设备能连接标准触板、接力出发判断器、3个盲表及扩声设备。每个终端计时单元能独立计时，并可以设置泳道道次并带有数码显示。时钟基准:10MHZ 、稳定度±6×10-7秒。

终端计时单元配有软件，能在比赛完成或者主机故障时读取已完成或未完成的比赛泳道终端数据，以防止因意外造成的数据损失。

参数：

时钟基准:0.1000000MHZ 、稳定度±6×10-7秒。

计时范围：23 小时59 分钟599秒

頻率偏差：温度范围 -25 至 50°C

解像度: 1/10.000

支持接口：触板*1 接力出发判断器*1 盲表*3 信号输入 信号输出

通讯接口：RS422/RS485

带内部地址显示功能、地址设置功能、手动盲表功能

支持数据实时采集、上传及内部数据存储

2.2.6比赛软件：

实时成绩采集、LED大屏幕显示、接力出发犯规显示、数据及成绩打印、主机状态监测。

2.2.7 由于没有国家和行业标准，本设备功能以国际泳联的游泳竞赛规则来检验；电路板按国标GB4588-1检验；安装工艺按国标GJ-6检验；安全监测按国标GB4046规定；三防处理：使用《DJB-823固体薄膜保护剂》。

3．成绩处理系统：

比赛成绩处理系统软件分为锦标赛模式和俱乐部模式：

锦标赛模式支持专业赛事的通用编排管理包括：运动员注册、比赛编排、场地编排、成绩处理、成绩发布、成绩打印、赛事仲裁。

俱乐部模只用于训练和小规模比赛使用。

   为方便用户使用，我公司司成绩处理系统支持中国游泳协会认证的2017游泳比赛通用编排系统。且保留EXCEL表格录入模式，方便中小规模比赛和训练使用。

三、施工方案

3.1与设计和施工单位沟通, 提出详细的现场土建、配电要求。

3.1.1对土建的要求

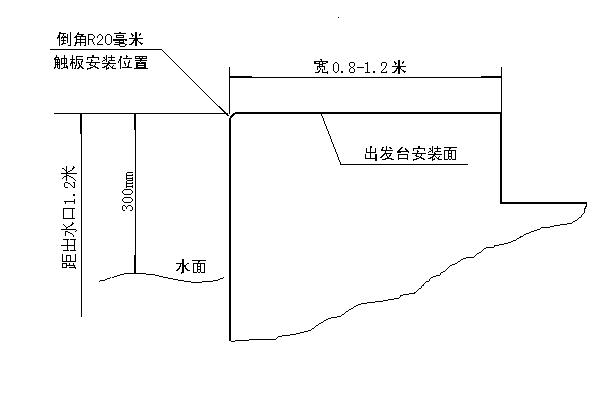

A 、游泳出发台及计时触板由我方现场安装，不需任何预埋件。但泳池两端安装出发台的位置对土建的尺寸要求如下图所示，请注意在触板安装位置一定要有R20的倒角。

B、游泳触板的厚度为1厘米，要求游泳池长度为50米加两块触板的厚度2厘米，以保证实际50米的池长。

3.1.2配电要求

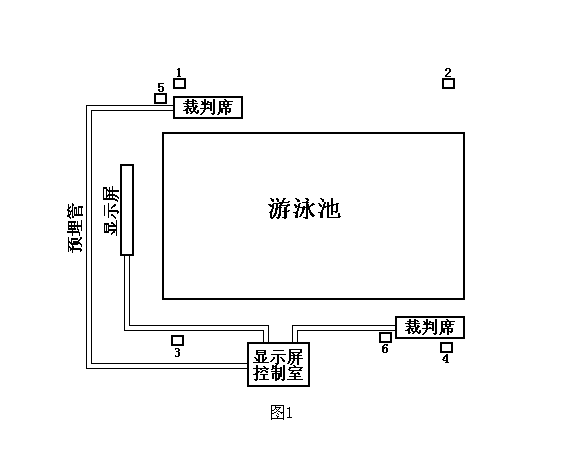

A、游泳馆电源和信号管线的预埋如图1所示，均为Φ50 PVC阻燃管两根，管中须预留穿线铁丝。从控制室到显示屏管线的的两端预留开关盒位置（开关盒尺寸约400×300×200），其内部的所有插座、信号线等由我所负责。

B、图中5、6位置安装配电及信号箱，配电三相四线5KW，带开关。

C、图中1、2、3、4位置安装密封式防水配电箱，内设3KW单相密封插座。

3.2 全套游泳计时设备从合同签订后开始物资、材料准备、所内生产加工、外协表面处理、调试和老化等工序需要两个半月时间。

3.3 设备在本所检验合格后进行出口商检,然后进行包装，需一周时间。

3.4 将设备发运到总包方指定的国内港口，铁路运输时间约20天。

3.5 设备到达国外后我所派三名技术人员前往现场进行安装调试。如现场条件按我所要求完全具备，则安装调试、培训外方操作人员的时间为两个月。工作内容有：

3.5.1信号电缆布线、开箱通电检查全部设备，并再次进行测试。

3.5.2 安装自动测试跳台和触板，计时主机联接及调机。

3.5.3 各部件联机调试、软件调试、接口调试和与显示屏联合调试。

3.5.4 准备验收资料。

3.5.5 培训操作人员，教会设备操作方法和基本维护技术。
