现场影像采集回放系统

第一部分    现场影像采集回放系统概述

本系统作为场馆专用系统的一个重要组成部分，现场影像采集及回放系统能够让体育场馆在比赛和训练的运动员、教练员、裁判员获得即点即播的比赛录像或其他的视频信息。通过这些信息，运动员、教练员可以从中获取宝贵的数据资料，为运动员提高运动水平和比赛成绩提供有力的数据参数。同时裁判员也能够从这些资料中及时获取比赛信息，弥补人本身局限性对比赛造成的影响，保证比赛的公正公平，提高裁判的执法水平。

同时本系统另外的一个重要功能可以保证场馆在没有电视转播现场信号时，可以利用本系统，把系统所采集的现场比赛画面传送给LED显示屏。

第二部分    现场影像采集回放系统功能

现场影像采集回放系统为满足体育比赛的影像资料的采集外，还要结合比赛过程中仲裁录像的要求和现场画面在场馆内的LED、有线电视中进行播放的要求。

在本系统的设计中满足以下需求：

• 系统从比赛现场获得的比赛画面传送到总裁判席、仲裁室、

有线电视机房和LED显示机房、比赛中央监控机房；

• 系统从比赛现场获得的比赛画面应以数字的方式存储在影像

采集存储服务器中，以方便比赛影像资料的保存和查询；

• 系统从比赛现场获得的比赛画面可以实时把比赛的现场画

面、回放画面送到相关的机房用于画面的播放和查询，为仲裁提供技术手段和影像资料；

• 系统应具备根据不同类型的比赛要求，灵活设置影像采集点

和采集点扩充的需要。

体育场馆影像采集及回放系统具备视频采集，存储，视频图像的加工、处理和制作功能，在比赛和训练期间，能为裁判员、运动员和教练员提供即点即播的比赛录像或与其相关的视频信息，是技术仲裁、训练和比赛技术分析等不可缺少的技术手段和工具。同时，该系统能把现场信号通过场馆的比赛中央监控系统，供场馆内的全彩视频显示屏、电视终端播放现场画面。

以标准版为例，系统具备以下的功能：

• 实时采集、录制、存储、预览及实时视频输出功能

本系统具有4-8路采集接口，支持1080P的视频输入。主机采集

视频后将视频分为两部分，1部分以小窗口形式4-8画面实时预览，另一路存储在硬盘空间。同时将存储的视频以小窗口形式4-8画面实时显示。鼠标点击实时预览的小窗口即可完成摄像机的切换，点击实时显示的小窗口，可调用机位对视频进行回放角度选择。

本系统还有直播窗口和回放窗口功能，鼠标点击直播窗口可将实

时视频输出，点击回放窗口，可输出剪辑过的视频或用于比赛仲裁的视频。

• 视频剪切、编辑、存储功能

专用的剪辑区域可以将视频以定制播放器的形式录制、播放、回

看、正放、倒放、快进、慢放并能做到逐帧播放。视频剪辑后，可以编辑名称，并可用颜色标视频类别如仲裁录像、慢动作回放、精彩视频集锦等。

• 广电级无压缩运行与小空间视频存储功能

本系统支持50兆码流的无压缩视频处理，也支持为节省空间压

缩成小码流存储。

• 视频存储栏排列功能

 本系统能将剪切完的视频在视频存储栏里排列，并用特殊符号

和颜色标定此视频的功能及分类。可将仲裁视频与精彩动作集锦区分、可将主队区、可将明星球员与普通球员区分、可将比赛视频与战术演练视频区分等。

• 视频回放功能

本系统支持四路视频同步回放功能，并可对其中一路视频进行操作，完成剪切、编辑、存储功能。

第三部分    现场影像采集回放系统的组成

采集回放一体机：采集回放一体机是此系统的核心设备。

1．他同步采集和连续录制多达4-8个独立讯道的HD/SD视频信号，支持HDMI/VGA/HD-SDI输出.具有广泛的应用性，对于平时训练的动作分析或者一般质量的节目制作，可以选用标清的视频信号，而对于重大赛事的现场记录，可以选用高清的视频信号，以满足更高质量的节目制作要求。

面对高清需求的越来越普及， 视频采集回放系统能完

美地兼容当前主流的高清拍摄设备，高清显示设备。同时又向下兼容

现广泛存在的标清拍摄显示设备。

2、采集过程中随时插入慢动作回放，无需中断录制；

3、视频资源管理方便，采用色彩编码管理录放列表，便于区分不同组别，不同人物，不同事件乃至类型、栏目及突发亮点等；

4、同时独立录制4-8路摄像机信号为后期的镜头切换提供了最大的扩展性和能力。

5、快速输出选定的精彩视频片段，以及脱机编辑列表（EDL）并及时输出到非编，方便地进行后期制作和编辑修改。

6、提供高质量HD和SD信号。SDI，分量，Y/C和复合，1080i，720p和SD的4：3，16：9。可回放高清晰度的1080i,720p视频素材，可输出标清分量、Y/C和复合信号；支持宽高比16:9或4:3屏幕显示；

7、支持NTSC和PAL等多种制式标准，更广泛地支持了各类拍摄设备的输入视频信号。清晰的操作界面，简单的控制操作，仅用一个控制板便能完成转播或者是慢动作回放的全部操作，并且体积小重量轻方便便携。

8、可选两种播放输出模式：1路输出模式，从多个摄像机中选择一路信号作为输出，相当于一个切换台；4路输出模式，操作者可以控制回放速度，传至其他切换台，由导播选择摄像机机位，相当于一台可录像的高清矩阵；

高清摄像机：本系统支持广电级、广播级、民用级DV机、安防监控枪机、球机等主流视频摄录设备。支持高清1080P、720P高标清信号。对于专业比赛及场馆建议用广电级摄像机，其摄像品质能完成电视转播级的画面效果。对于一般比赛建议用广播级摄像机，对于训练或者对抗赛等比赛级别不高的比赛，只要满足图像清晰满足回放要求即可。

回放控制器：回放控制器是用于对视频进行操作的设备。它包括一个17寸液晶显示屏和99键标准键盘并配有鼠标板。通过此控制器可以实现正放倒放视频、剪切存储视频、播放传输视频、切换显示视频等功能。

视频信号采集器：4-8路高清广电级视频采集设备可以将现场视频无损采集到回放一体机中。视频信号放大功能，可以将视频传输距离增加到300-500米。配以专业的无损视频转换器，可以在各种视频接口和格式间转换，避免现场设备不兼容的问题。系统标配4路高清视频接入，并可扩展支持8-12路。

视频分配器：专业级的视频无损的视频分配器可以将输出视频分成4-8路，分别送给现场LED控制室、比赛仲裁录像室、裁判记录台、电视转播机房、信息发布系统等需要现场视频接入的系统或设备。

专用航空机箱：全部设备安装在16U航空机箱内，所有设备即插即用方便移动，并可根据需要无包装航空或铁路运输。

第四部分    现场影像采集回放系统各部分参数：

采集回放一体机：

为体育场馆及体育比赛定制开发的影像采集回放系统既可在没有电视转播的比赛中充当简易电视转播功能并可将图像实时传输给LED大屏幕，也可做比赛仲裁录像系统使用，也可在训练中辅助教练讲解战术，帮助运动员训练还可在其它活动中将实时画面记录和传输。支持比赛画面的快放、慢放、剪辑、回放并能做到逐帧正放和倒放

视频可以不压缩以50兆码流25兆码流广电级运行也可以8-10兆码流运行以减小存储空间

支持4台高清摄像机1080P 50/60FPS并可扩展升级成8台高清摄像机

4路视频同步存储

4路视频同步回放

8路视频输出可播放实时画面、存储的比赛及剪辑的精彩镜头和慢动作集锦

慢动作回放时不用暂停录制

独立的视频存储为后期剪接提供比赛素材

4路串行数字输入HD/SD-SDI接口

高清摄像机：

广电级设备

传感器类型 MOS

传感器像素220万

传感器尺寸 1/2.33

数码变焦2倍5倍10倍

取景器 电子取景器

对焦 自动/手动

其他参数

存储介质 SD/SDHC/SDXC存储卡

输入输出接口 HDMI、麦克风（立体声微型接口）、耳机（立体声微 型接口）、高速USB2.0接口、AV接口、视频部件接口

电池 充电电池（2900毫安时的锂电池）

尺寸 205 x 217 x 479 mm

重量 2270 g（近似值）

屏幕参数

液晶屏尺寸 3.0英寸(16:9)

触摸屏 支持

液晶屏比例 16：9

回放控制器：

产品类型 视频切换器

输入接口 PS/2，USB混接

输出接口 PS/2，USB混接

支持分辨率 1280×1024

切换方式 OSD菜单，热键，按钮

其他性能 显示屏类型：19英寸WXGA TFT

色彩显示：16.7M

亮度：250cd/m2

对比度：600：1

背光灯：CCFL2灯型

像素间隔(mm)：0.297(H)×0.297(W)

可视角度：140°(H)×120°(V)

LCDMTBF：>50,000小时

电气规格

电源电压 AC 96-256V

功率 36W

产品外形

产品尺寸 600×448×42.5mm

产品重量 14.5kg

视频信号采集器：

处理器：PowerPC 405EP或更高

操作系统：Linux

视频标准：NTSC/PAL/EIA/CCIR composite

视频编码： H.264;支持全高清1080p60fps视频

视频流：4路视频输入，支持双码流,支持RTSP和UTP实时流媒体协议

接口：支持4路SDI视频输入输出接口（BNC)

视频编码设备支持HD-SDI接口，并支持信号环通输出

视频分配器：

类型：HDMI分配器

支持系统：WINDOWS XP/7

分辨率：1080P

输入接口：HDMI

输出接口：HDMI

接口数量：1进8出

带宽：60(MHz)

传输距离：30(m)

电源电压：5(V)

电源频率：60/85(Hz)

工作温度：-5+35(℃)

特点：HDMI(V.1.4with3D&4KX2K的)。1个HDMI源分配8HDMI同时显示。1个HDMI1.4输入信号斯普利特8组HDMI1.4接收器设备支持所有的强制性和几个可选的HDMI1.4规范中描述的3D格式。支持高清晰度决议案。

4KX2K@24HZ，1080@60HZ，720p/1080i的@120HZ。支持数字音频格式，如支持高清晰度音频：杜比TrueHD和DTS-HDMasterAudio的。

专用航空机箱：

设备参数：

主机16U航空机箱，带脚轮

1UKVM机架式切换器

主机机箱：一体式主机

安装方式：机架式安装

箱体尺寸：640*620*800MM

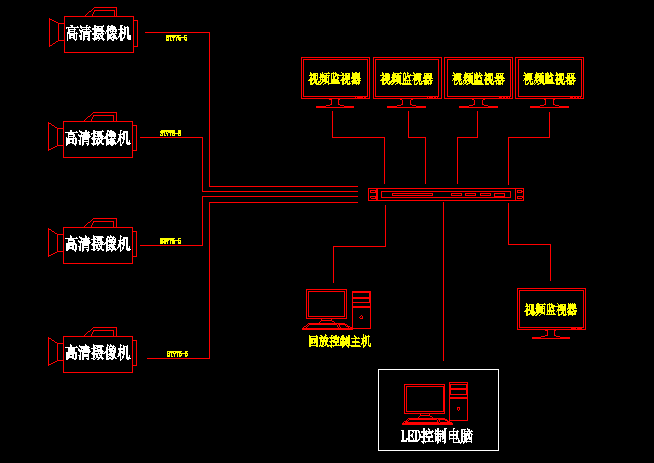

第五部分    现场影像采集回放系统应用方案

专业版

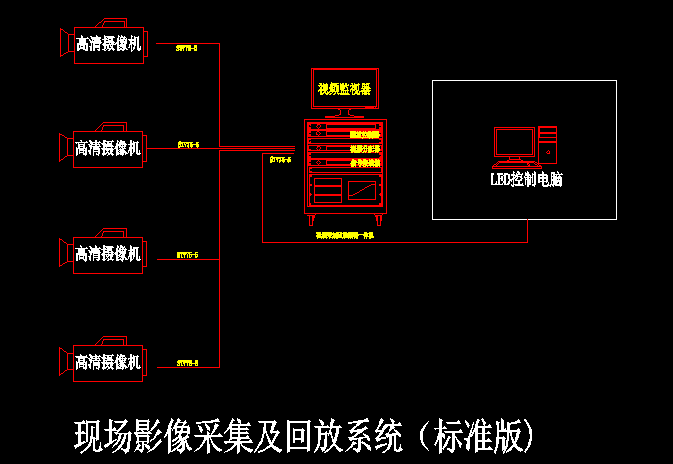

标准版
